Техническое описание сервера Supermicro SuperServer 6019U TR4T (4×LFF) с указанием модели корпуса и материнской платы.
________________________________________

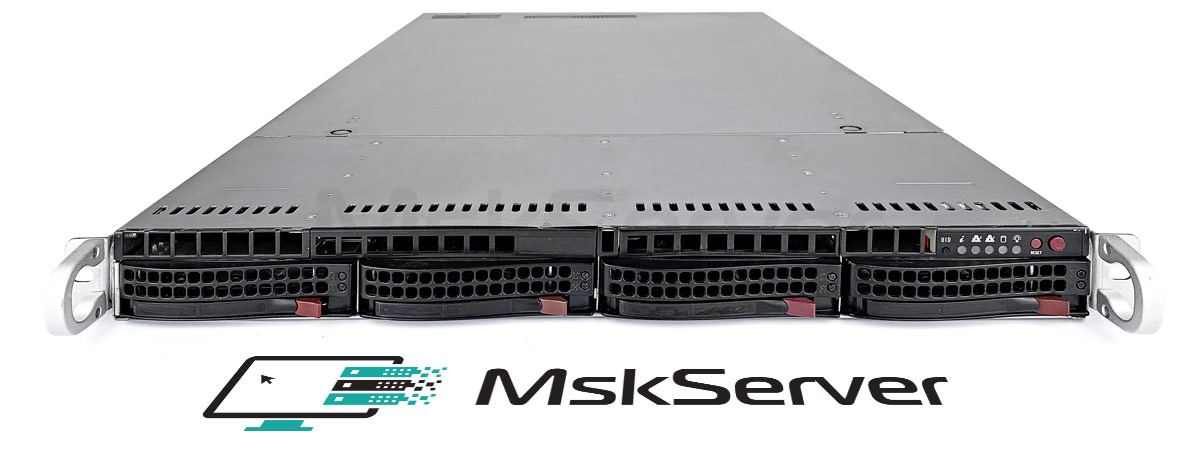

Корпус
• Модель шасси: CSE-819UTS-R751-T (1U rackmount)
• Форм фактор: 1U, глубина ~754 мм
• Габариты (Ш×В×Г): 437 × 43 × 754 мм
• Вес: ~11.8 кг (нетто), ~18.6 кг (брутто)
• Дисковые отсеки: 4 × 3.5″ hot-swap SATA3; возможно обновление до SAS3 с доп. контроллером
• Охлаждение: 8 × 40 мм вентиляторов PWM с воздушным кожухом
• Фронтальная панель: кнопки Power/Reset; индикаторы питания, HDD, LAN, перегрев, UID
• Блоки питания: 2 × 750 Вт (Platinum, hot-swap, PMBus), работа от 100–240 В
• Дополнительно: внутренние слоты для M.2 и SuperDOM (SATA/NVMe)
________________________________________

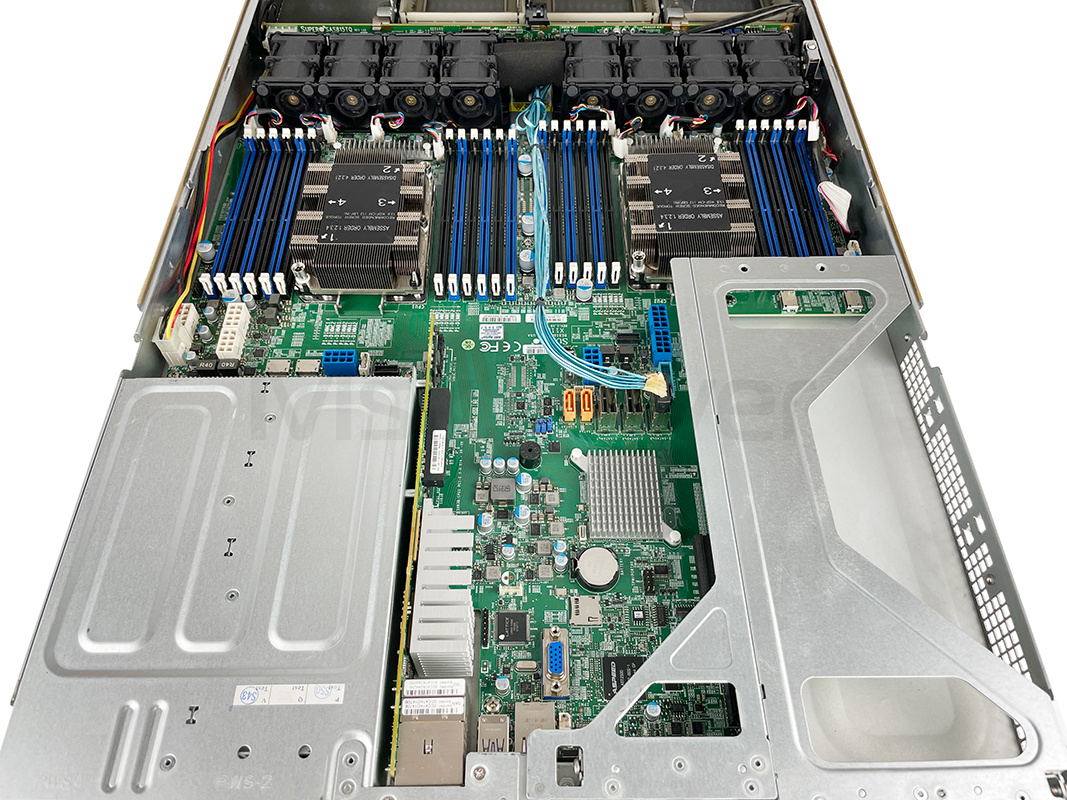

Материнская плата
• Модель: Super X11DPU
• Форм фактор: proprietary 1U-оптимизированный
• Чипсет: Intel C621
• CPU sokety: 2 × LGA3647 (Socket P) — поддержка Xeon Scalable (Skylake/Cascade Lake), до 28 ядр, TDP до 205 Вт
• UPI: до 10.4 GT/s
________________________________________
Память
• Слотов: 24 × DIMM (12 на CPU)
• Тип: DDR4 ECC RDIMM / LRDIMM / 3DS LRDIMM
• Объём: до 6 ТБ с 3DS-модулями
• Скорость: до 2933 MT/s (в зависимости от CPU)
________________________________________
Хранилище
• Основные bays: 4 × 3.5″ SATA3 hot-swap (поддержка HDD/SSD)
• Внутренние накопители:
o опционально: 1 × NVMe M.2 или SATA M.2 через riser
o 2 × SuperDOM порта для загрузочных носителей
• SATA через чипсет: с поддержкой RAID 0/1/5/10
• SAS3 при установке HBA/RAID-контроллера
________________________________________
Расширение и интерфейсы
• PCI Express слотов:
o 2 × PCIe 3.0 ×16 full-height
o 1 × PCIe 3.0 ×8
o 1 × PCIe 3.0 ×16 low-profile (внутренний слот)
• USB порты:
o 2 × USB 3.0, 1 × внутренний USB Type-A
• Видео/сигналы: VGA (через BMC), 1 × UART header + COM порт
• Сетевая подсистема:
o 4 × 10 GbE
• BMC/IPMI: встроенный ASPEED AST2500 с IPMI 2.0, KVM-over-LAN, виртуальные медиа, выделенный RJ-45
________________________________________
BIOS, мониторинг и управление
• BIOS: AMI UEFI, поддержка PXE, Secure Boot, ACPI
• Управление: IPMI, SuperDoctor 5, Redfish API
• Мониторинг: температура CPU, шасси, вентиляторы; управление оборотами; Watchdog/NMI; контроль блоков питания
________________________________________
Охлаждение
• Вентиляторы: 8 × 40 мм PWM с тахометрами
• Воздушный поток: туннельный с оптимизированным распределением воздуха через кожух
• Управление: динамически через BIOS/IPMI в зависимости от температуры
________________________________________
Питание и эффективность
• Блоки питания: 2 × 750 Вт Platinum, hot-swap, PMBus
• Широкий входной диапазон: 100–240 В AC
• Эффективность: ≥ 94 %
• Резервирование питания: активное
________________________________________
Итоговая таблица
Компонент Характеристика
Корпус CSE 819UTS R751 T 1U (43×754 мм), 4×3.5″ bays
Материнская плата Super X11DPU, Intel C621
CPU До 2 × Xeon Scalable (28C, TDP 205 Вт)
Память 24× DDR4 ECC (до 6 ТБ, 2933 MT/s)
Хранилище 4×LFF + M.2 + SuperDOM
PCIe 2×x16 FH, 1×x8 FH, 1×x16 LP
Сеть 2×10 GbE + IPMI
USB/VGA/Serial USB3/Type-A, VGA, COM
Охлаждение 8×40 мм PWM fans
PSU 2×750 Вт Platinum redundant
Управление AST2500 BMC, IPMI2.0, SuperDoctor
Размер/вес 437×43×754 мм; ~11.8 кг
Условия Темп 10–35 °C, влажность до 90 %
________________________________________
Заключение
Сервер Supermicro 6019U TR4T представляет собой мощную 1U платформу с 4 LFF дисками, поддержкой высокопроизводительных Intel Xeon Scalable, до 6 ТБ ОЗУ и современными сетевыми интерфейсами (10 GbE). Идеально подходит для высокоплотных NAS/backup решений, виртуализации, контейнеризированных сред и хранилищ с низкой задержкой.


Внимание! Описанные выше технические характеристики могут не соответствовать действительности. Точные характеристики уточняйте у менеджера.
