Техническое описание сервера Supermicro 5019P-WTR 4×LFF, включая корпус и материнскую плату:
________________________________________
Корпус (Shassis)
• Модель: CSE-815TQC-R504WB2 (1U Rackmount)
• Габариты: высота ~43 мм, ширина 437 мм, глубина 650 мм
• Вес: нетто ~10,9 кг, брутто ~21,8 кг
• Отсеки для накопителей:
o 4 "hot-swap" 3,5″ SATA3/SAS3 bay
o Поддержка 1× Slim DVD-ROM (опционально)
• Охлаждение:
o 5 быстрых 40×56 мм PWM-вентиляторов
o Дополнительный вентилятор для AOC-модуля
• Питание:
o Два 500 Вт модульных блока питания с резервированием в горячем режиме (платиновый уровень эффективности), поддержка мониторинга через PMBus

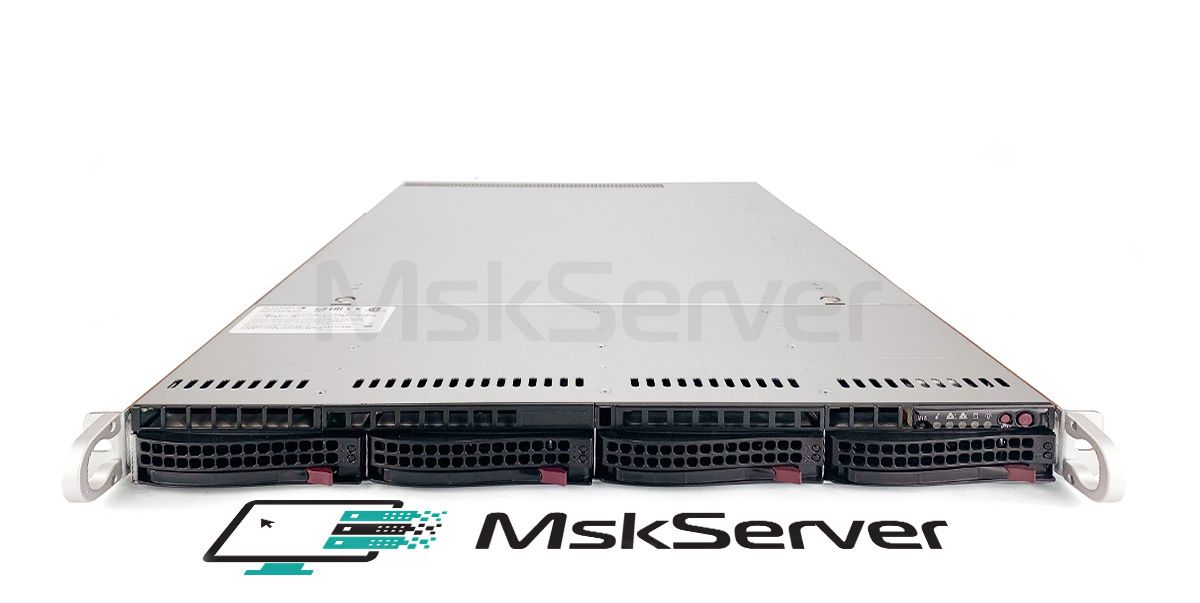

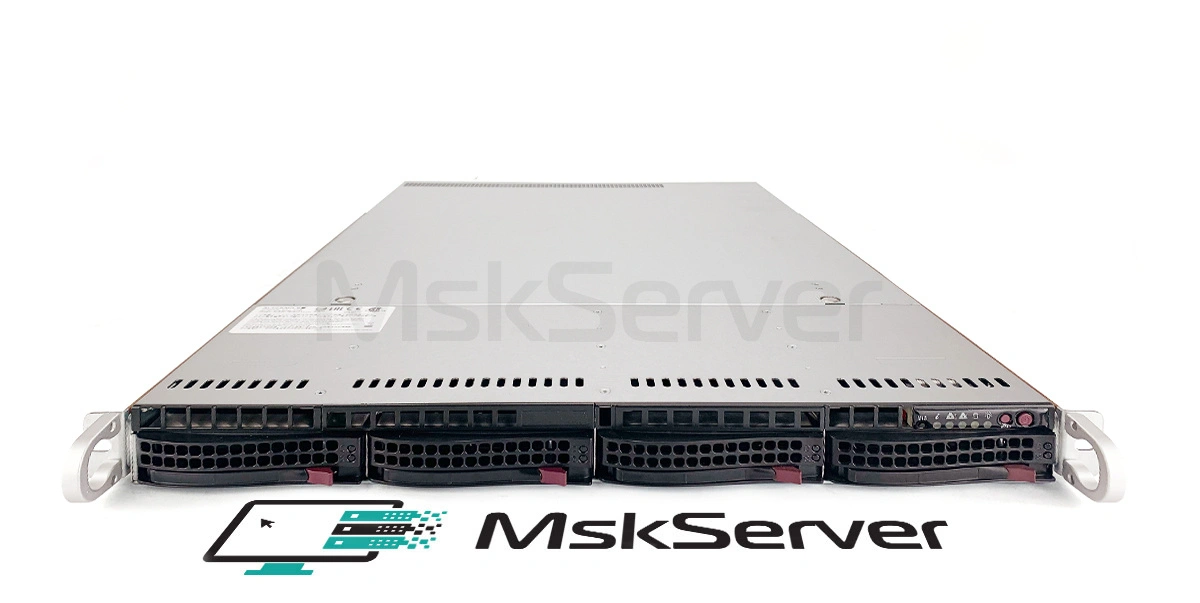

• Интерфейсы на передней панели:
o Кнопки питания и сброса
o Индикаторы: питание, активность дисков, сеть, перегрев/информация
o Опциональный порт UID/KVM

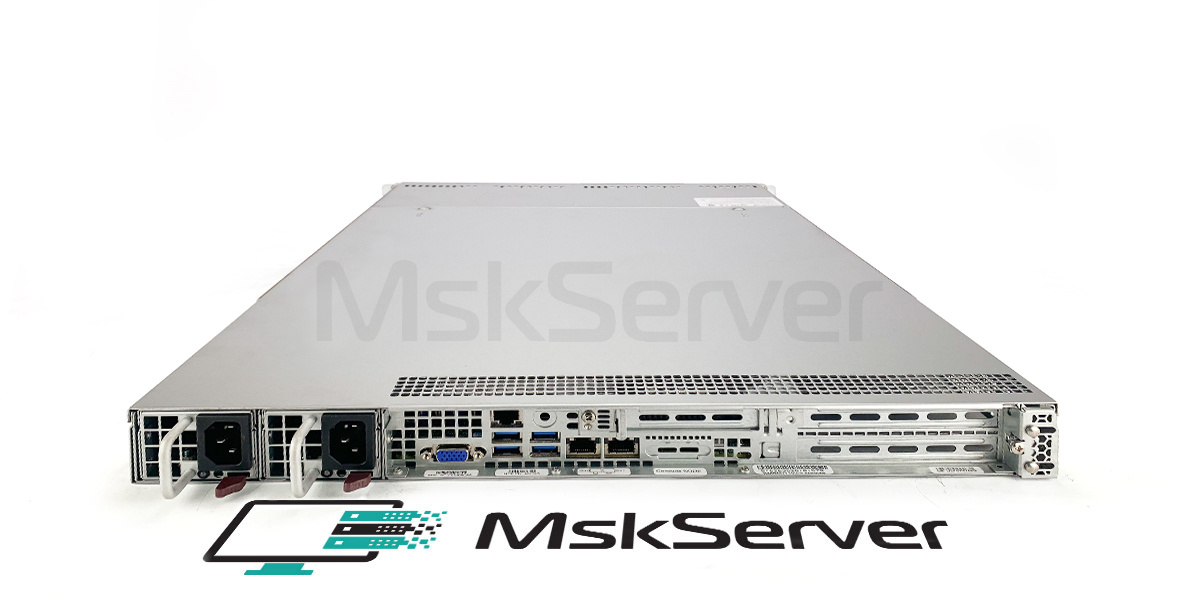

• Задняя панель интерфейсов:
o 1× VGA
o 2× COM (1 задний, 1 внутренний заголовок)
o 2× USB 3.0 + 2× USB 2.0 (задние + внутренние заголовки)
o 2× RJ45 10GbE
o 1× RJ45 для IPMI/BMC
o Слот M.2 (форм-фактор 2280/22110) для NVMe/SATA
________________________________________
Материнская плата
• Модель: Super X11SPW-TF
• Чипсет: Intel C622
• Процессор:
o Один сокет Socket P (LGA 3647)
o Поддержка Intel Xeon Scalable 2 го поколения (Cascade Lake/Skylake)
o TDP до 205 Вт, до 28 ядер
• Память:
o 6 DIMM слотов DDR4 ECC
o Поддержка RDIMM и 3DS LRDIMM
o Объём до 768 ГБ (через LRDIMM) или 192 ГБ (через RDIMM)
o Частоты до 2933 МГц (при двух DIMM/канал)
• Слоты расширения:
o 2× PCIe 3.0 x16 (полноразмерные карты)
o 1× PCIe 3.0 x8 (низкопрофильный)
o 1× слот M.2 с поддержкой PCIe и SATA
• HDD/SATA:
o 10 портов SATA3 (в том числе для 4 фронтальных и 2 SuperDOM)
o RAID контроллер (0, 1, 5, 10)
• Сетевые порты:
o 2× 10GBase-T Ethernet на контроллерах Intel X722+X557
o 1× выделенный RJ45 для IPMI
• BMC/IPMI:
o Контроллер ASPEED AST2500
o IPMI 2.0 с виртуальными носителями (KVM over LAN)
• Графика: VGA через AST2500
• BIOS/управление:
o AMI BIOS на 32 МБ памяти (UEFI + Legacy)
o Поддержка Intel Node Manager, SuperDoctor 5, SPM/SUM, watchdog, SNMP
• Мониторинг:
o Отслеживание CPU, памяти, напряжений, температур, вентиляторов и системы охлаждения
o PWM управление вентиляторами
________________________________________
Сводная таблица
Компонент Характеристики
Корпус 1U CSE-815TQC-R504WB2, 4×3,5″ hot-swap, резервные 2×500 Вт блоки, платиновый уровень
Материнская плата X11SPW-TF, Intel C622, Socket P, до 205 Вт TDP, 6 DIMM до 768 ГБ
Слоты PCIe 2×x16 FHFL, 1×x8 LP, 1×M.2
Хранение 4×SATA3 LFF, 10 SATA-портов, SuperDOM, M.2, аппаратный RAID
Сеть 2×10GbE + IPMI
Управление IPMI 2.0, AST2500, KVM over LAN
Охлаждение 5 PWM-вентиляторов с мониторингом
Питание 2×500 Вт Redundant PSU, PMBus, Platinum
BIOS/мониторинг AMI BIOS, Node Manager, SuperDoctor5, SNMP
________________________________________
Подходит для
Этот сервер идеально подходит под базы данных, файловые хранилища, виртуализацию, роли DMZ/edge, а также другие нагрузки с относительно низкой плотностью хранилища, но высокой пропускной способностью сети (10 Гбит). Надежная система питания, продвинутое управление и масштабируемость делают платформу универсальной и надежной.


Внимание! Описанные выше технические характеристики могут не соответствовать действительности. Точные характеристики уточняйте у менеджера.
