Техническое описание сервера Huawei FusionServer 2288H V5 в конфигурации с 12 отсеками под LFF-диски (3.5")
Общая информация о сервере Huawei FusionServer 2288H V5 (12xLFF)
Huawei FusionServer 2288H V5 — это двухпроцессорный стоечный сервер форм-фактора 2U, предназначенный для выполнения широкого спектра задач: от виртуализации и работы с базами данных до высокопроизводительных вычислений (HPC), облачных платформ и хранения больших объёмов данных. Конфигурация с 12 отсеками под диски LFF (Large Form Factor) позволяет использовать высокоёмкие накопители для создания массивов хранения, ориентированных на производительность или объём, включая поддержку сверхбыстрых NVMe SSD.
Форм-фактор и конструкция

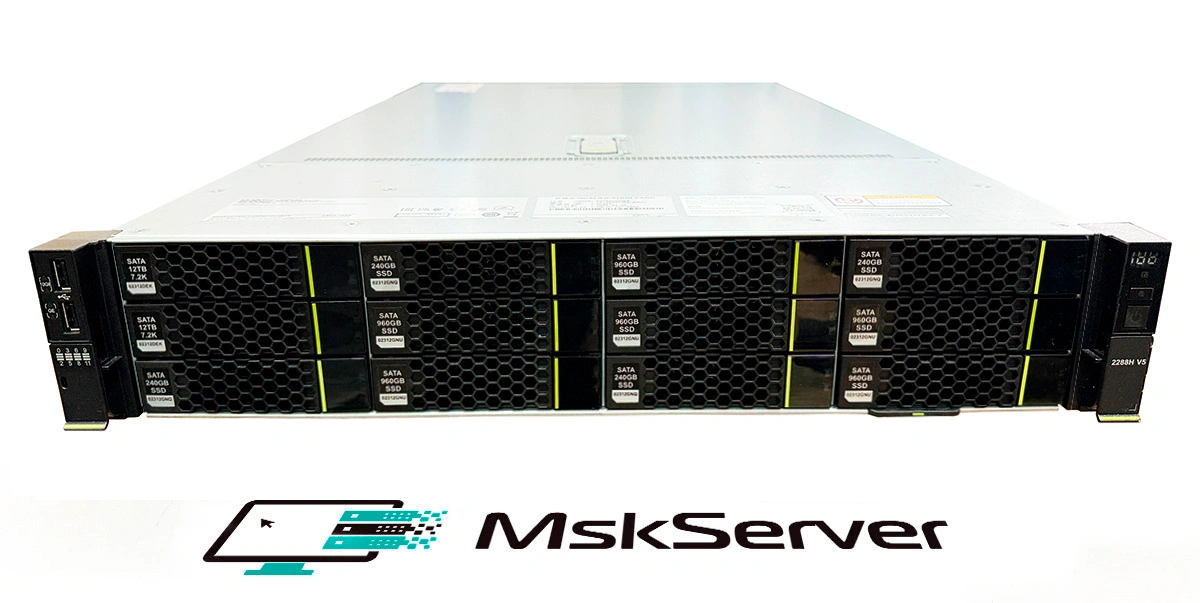

Форм-фактор сервера — Rackmount 2U, корпус металлический, промышленного класса, с усиленной рамой. Установка осуществляется в стандартную стойку 19 дюймов, в комплекте поставляются направляющие рельсы и крепления. Фронтальная корзина сервера вмещает 12 накопителей типоразмера 3.5 дюйма LFF с поддержкой горячей замены (Hot-Plug). В зависимости от установленной задней панели (бэкплейна), слоты могут поддерживать интерфейсы SAS, SATA (HDD и SSD) или NVMe. Опционально доступна установка задней корзины на 2 накопителя форм-фактора SFF (2.5 дюйма) или 2 LFF, а также установка загрузочного модуля с двумя M.2 SSD.
Подсистема процессора

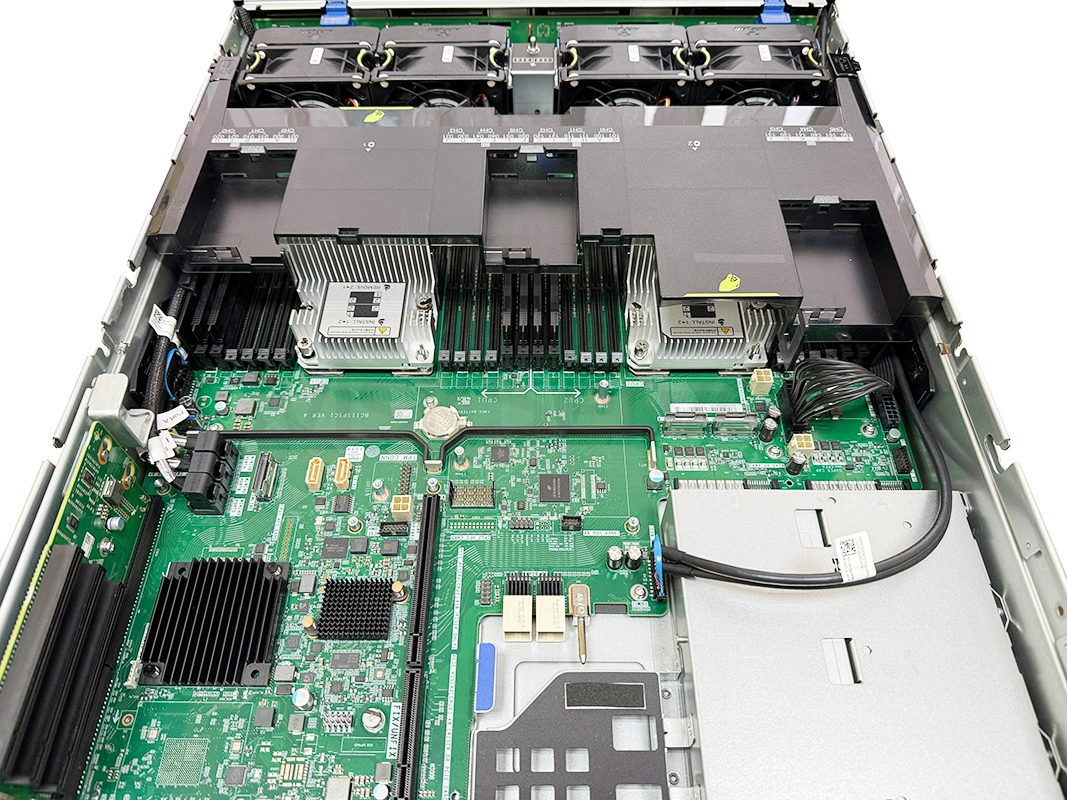

Сервер оснащён двумя сокетами FCLGA3647, совместимыми с процессорами Intel Xeon Scalable первого и второго поколений (серии Bronze, Silver, Gold, Platinum). Количество ядер на один процессор может составлять от 4 до 28 ядер в зависимости от модели. Максимальный уровень тепловыделения (TDP) поддерживается до 205 Вт. Поддерживаются все ключевые технологии Intel: Hyper-Threading, Turbo Boost, VT-x, VT-d, AES-NI, AVX-512.
Подсистема памяти
Сервер предоставляет 24 слота для оперативной памяти DIMM — по 12 на каждый процессор. Используется память типа DDR4 ECC Registered (RDIMM и LRDIMM). Максимальный объём памяти достигает 3 Терабайт при использовании LRDIMM. Рабочая частота памяти зависит от поколения установленных процессоров и может составлять до 2933 МТ/с. Поддерживаются режимы работы: Independent Channel, Memory Mirroring, Lockstep Mode и Advanced ECC. Кроме того, сервер совместим с модулями Intel Optane Persistent Memory.
Подсистема хранения
Основная корзина сервера рассчитана на 12 горячезаменяемых накопителей типоразмера 3.5 дюйма LFF. Поддерживаются интерфейсы SAS 12 Гбит/с, SATA 6 Гбит/с, а также NVMe (до 8 слотов в комбинированной конфигурации). Возможно использование как традиционных HDD (со скоростью вращения шпинделя 7.2K, 10K, 15K), так и твердотельных накопителей SATA SSD, SAS SSD (включая модели Mixed Use и Write Intensive). Стандартно сервер комплектуется RAID-контроллером в специализированном Mezzanine-слоте, который не занимает основные слоты расширения. Доступны контроллеры серий SR130 (без кэша, RAID 0,1,10), SR430C-M (1 ГБ кэша, RAID 0,1,5,6,10,50,60) и SR450C-M (2 или 4 ГБ кэша). Все контроллеры с кэшем оснащены суперконденсатором для защиты данных при внезапном отключении питания. Дополнительно сервер поддерживает установку двух внутренних M.2 SSD с возможностью организации аппаратного RAID 1 для загрузочного диска.
Сетевые интерфейсы
Встроенная сетевая карта сервера включает два порта 10 Gigabit Ethernet и два порта 1 Gigabit Ethernet (все разъёмы RJ45). Дополнительно имеется гибкий слот FlexibleLOM, который позволяет заменить стандартный сетевой адаптер на альтернативные варианты: 2 или 4 порта 1 Gigabit Ethernet, 2 порта 10 Gigabit Ethernet, 2 порта 25 Gigabit Ethernet, а также 1 или 2 порта InfiniBand FDR с пропускной способностью 56 Гбит/с. Поддерживаются технологии объединения портов (Teaming), VLAN, PXE-загрузка, Jumbo Frames, а также SR-IOV и DPDK в зависимости от установленной карты.
Слоты расширения
Сервер предлагает до десяти слотов расширения PCIe Gen3. Конфигурация слотов зависит от установленных райзеров и процессоров.
Доступны полновысотные и низкопрофильные слоты с сигналом x8 и x16. Один слот выделен под RAID-контроллер (Mezzanine), ещё один — под гибкий сетевой адаптер FlexibleLOM. Поддерживаемые устройства включают RAID-контроллеры, Fibre Channel адаптеры, сетевые карты, NVMe-контроллеры и низкопрофильные графические ускорители (GPU).
Подсистема питания
Сервер оснащается двумя горячезаменяемыми блоками питания с разъёмом Common Slot, поддерживающими резервирование по схеме 1+1. Доступны следующие варианты мощности: 550 Вт (80 PLUS Platinum), 900 Вт (80 PLUS Platinum или Titanium), 1500 Вт (80 PLUS Platinum) для переменного тока, а также блок питания мощностью 1200 Вт для постоянного тока. Поддерживается автоматическое распределение нагрузки между блоками и мониторинг состояния через управляющий контроллер iBMC.
Охлаждение
Система охлаждения состоит из четырёх горячезаменяемых вентиляторов с роторным механизмом (Dual Rotor), организованных по схеме N+1 с резервированием. Управление скоростью вращения вентиляторов осуществляется в реальном времени на основе данных с встроенных температурных датчиков. Сервер поддерживает работу в высокоэнергетических конфигурациях с двумя мощными процессорами и 12 высокоскоростными дисками SAS.
Управление и безопасность
Управление сервером реализовано через встроенный контроллер Huawei iBMC (Intelligent Baseboard Management Controller) на базе чипа Hi1710. Контроллер поддерживает web-интерфейс, командную строку CLI, SSH и RESTful API. Предоставляется полный удалённый доступ с функциями виртуальной клавиатуры, мыши и монитора (KVM), а также виртуальных носителей. Доступны мониторинг питания, температуры, состояний всех компонентов, автоматическое оповещение и логирование событий. В области безопасности поддерживаются UEFI Secure Boot, опциональный модуль TPM 1.2 или 2.0, защищённое обновление микропрограмм, блокировка USB и сетевых портов, а также удалённая очистка конфигурации и данных. Важным преимуществом является то, что полный функционал iBMC доступен без приобретения дополнительных лицензий.
Габариты и вес
Ширина сервера составляет 447 миллиметров, глубина — 748 миллиметров (для шасси с корзиной 3.5 дюйма), высота — 87 миллиметров (2U). Вес в зависимости от комплектации варьируется от 18 до 30 килограммов.
Особенности и преимущества
Сервер поддерживает высокоёмкие диски (до 24 ТБ на диск), что делает его идеальным для хранения больших массивов данных. Обеспечивается горячая замена накопителей, вентиляторов и блоков питания без выключения сервера. Доступна гибкая конфигурация RAID для разных сценариев использования (скорость, отказоустойчивость, ёмкость). Сервер позволяет модернизировать сетевой интерфейс и подсистему хранения благодаря гибким слотам FlexibleLOM и Mezzanine. Обеспечивается простой мониторинг и удалённое администрирование через iBMC без дополнительных лицензий. В целом, это надёжная промышленная платформа для круглосуточной эксплуатации в центрах обработки данных и серверных.
