Техническое описание сервера Supermicro SYS-6027R в конфигурации 12xLFF, включая детальное описание корпуса CSE-826TQ-R720LPB и материнской платы X9DRD-LN4F+

Общее описание сервера Supermicro SYS-6027R (CSE-826TQ-R720LPB / X9DRD-LN4F+)
Сервер Supermicro SYS-6027R — это высокопроизводительное стоечное решение формата 2U, предназначенное для рабочих нагрузок в корпоративных и дата-центровых средах. Оснащён двумя процессорами Intel Xeon E5-2600/E5-2600 v2 (Socket R) и поддерживает до 512 ГБ оперативной памяти DDR3 ECC. Конфигурация с 12 отсеками для накопителей 3.5” (LFF) делает его подходящим для систем хранения, виртуализации, облачных решений и баз данных.

Корпус Supermicro CSE-826TQ-R720LPB
Общее описание

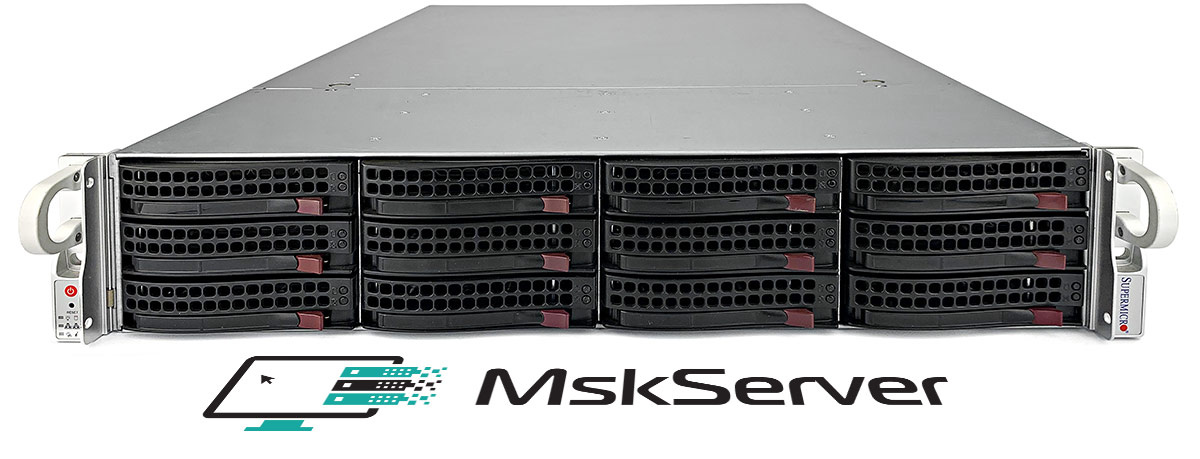

Корпус CSE-826TQ-R720LPB — это надёжное и масштабируемое 2U шасси с поддержкой 12 жёстких дисков формата 3.5" (LFF) с возможностью горячей замены. Разработан для корпоративных решений с высокой плотностью хранения и отказоустойчивым питанием.
Основные характеристики:
Форм-фактор: Rackmount 2U
Материал: Прочная сталь SGCC
Отсеки под диски:
12 x 3.5" LFF (Hot-Swap)
Поддержка интерфейсов SATA 6 Гбит/с и SAS 12 Гбит/с (при наличии соответствующего контроллера)

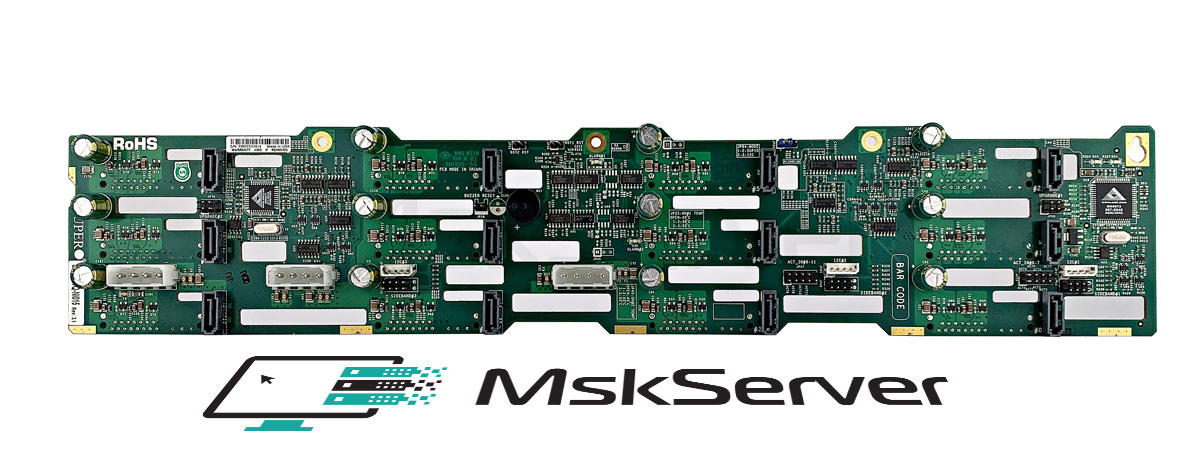

Бэкплейн: TQ (ToQ) — прямое подключение дисков к SATA/SAS HBA-контроллерам
Слоты расширения:
До 7 x full-height слотов PCIe (через заднюю панель)
Форм-фактор системной платы:
Поддержка E-ATX, ATX, SSI-EEB (12" x 13")
Охлаждение:
4 x 80 мм высокооборотистых вентиляторов (hot-swap) с поддержкой PWM
Поддержка воздуховодов (shroud) для оптимального обдува CPU и памяти
Передняя панель:
2 x USB 2.0
Кнопки Power и Reset
Светодиоды: Power, HDD, LAN, Overheat, System Fail
Блок питания:
Два модуля питания по 720 Вт (1+1 Redundant)
Модель: PWS-721P-1R
80 PLUS Platinum
Active PFC, резервирование, горячая замена
Размеры и вес:
Габариты (Ш x В x Г): 437 x 88 x 648 мм
Вес: ~21–26 кг без накопителей

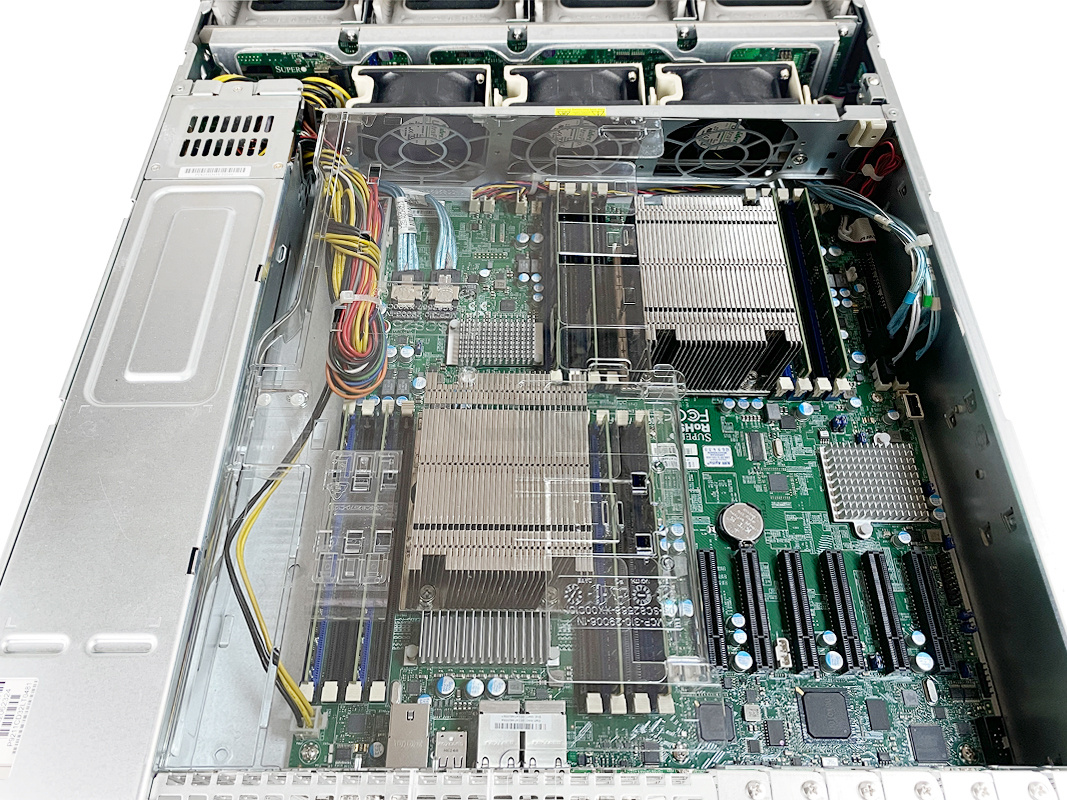

Материнская плата Supermicro X9DRD-LN4F+
Общее описание
Supermicro X9DRD-LN4F+ — это серверная материнская плата формата E-ATX, разработанная для двухпроцессорных платформ на базе Intel Xeon E5-2600 / E5-2600 v2, с поддержкой широкого набора I/O интерфейсов, встроенного IPMI и четырёх гигабитных портов LAN. Отличается высокой надёжностью и гибкостью для построения систем хранения и вычислительных узлов.
Процессоры
Сокеты: 2 x LGA2011 (Socket R)
Поддержка процессоров:
Intel Xeon E5-2600 / E5-2600 v2 (Sandy Bridge-EP / Ivy Bridge-EP)
QPI-шина: до 8.0 GT/s
Технологии: Intel VT-x, VT-d, AES-NI, Turbo Boost, Hyper-Threading
Оперативная память
Тип: DDR3 ECC Registered / Load Reduced
Количество слотов: 16 DIMM (по 8 на CPU)
Скорости: до 1866 MHz (в зависимости от процессора и типа модулей)
Максимум:
До 512 ГБ RDIMM
До 1024 ГБ LRDIMM (с BIOS и поддержкой CPU)
Накопители и контроллеры
SATA: 10 x SATA II/III от чипсета Intel C602
Поддержка RAID 0, 1, 5, 10 (через Intel RSTe)
Поддержка SAS через сторонние HBA/RAID-контроллеры
Возможность установки дополнительных RAID-карт через PCIe
Слоты расширения
7 x PCI Express 3.0:
3 x PCIe x16 (в слотах x16)
3 x PCIe x8 (в слотах x8)
1 x PCIe x4
Поддержка полноразмерных карт, включая GPU, NIC, RAID
Графика и управление
Видео: Matrox G200eW (встроенный)
16 МБ DDR2 видеопамяти
Поддержка разрешений до 1920x1200
IPMI: встроенный BMC (на базе AST2300)
Поддержка IPMI 2.0 + KVM-over-IP
Виртуальные носители, удалённый мониторинг и контроль
Сетевые интерфейсы
4 x Gigabit LAN (на чипе Intel i350)
Поддержка функций Load Balancing, Failover, Teaming
1 x Dedicated IPMI LAN порт (10/100 Мбит/с)

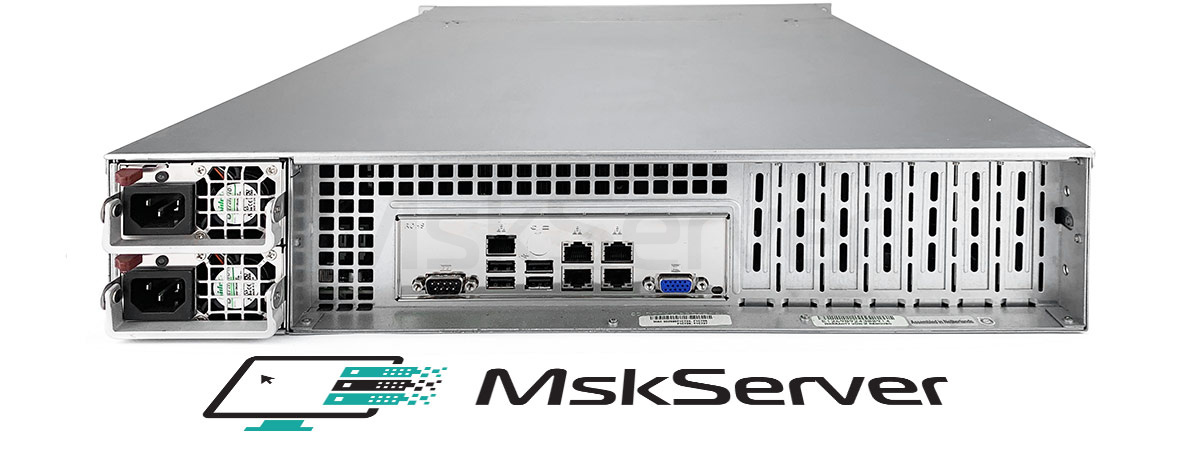

Порты ввода/вывода
На задней панели:
4 x RJ-45 (LAN)
1 x RJ-45 (IPMI)
2 x USB 2.0
1 x VGA
1 x COM (RS-232)
На плате:
6 x SATA
1 x USB Type A (внутренний для гипервизора)
Заголовки: COM2, TPM, USB, Fan

Безопасность и управление
IPMI 2.0 с KVM и виртуальными устройствами
Watchdog Timer
Датчики:
Температура CPU, памяти, чипсета
Скорости вентиляторов
Напряжения питания
TPM Header для аппаратного шифрования

Назначение и типовые сценарии использования
Виртуализация (VMware, Proxmox, Hyper-V)
Файловые и сетевые хранилища (NAS/SAN)
Сервера баз данных и аналитики
Облачные платформы и частные облака
Корпоративные сервисы и веб-приложения
Системы резервного копирования и архивации



Внимание! Описанные выше технические характеристики могут не соответствовать действительности. Точные характеристики уточняйте у менеджера.
