Техническое описание сервера Supermicro SYS-6037R в конфигурации 8x LFF, включая корпус CSE-835TQ-R920B и материнскую плату X9DRI-LN4F+
________________________________________
Общее описание сервера Supermicro SYS-6037R (CSE-835TQ-R920B / X9DRI-LN4F+)
Supermicro SYS-6037R — это мощный и надёжный сервер формата 3U, предназначенный для задач в средах корпоративного класса, таких как виртуализация, база данных, высоконагруженные сервисы, файловые хранилища и аналитика. Сервер построен на двухпроцессорной платформе Intel Xeon E5-2600/E5-2600 v2 с поддержкой до 512 ГБ оперативной памяти и содержит 16 отсеков под накопители формата 3.5" (LFF) с возможностью горячей замены.
________________________________________
Корпус Supermicro CSE-835TQ-R920B
Общее описание
Корпус CSE-835TQ-R920B — это стоечное серверное шасси формата 3U, рассчитанное на установку до 16 жёстких дисков 3.5” с горячей заменой и совместимое с полноразмерными материнскими платами E-ATX/SSI-EEB. Оснащён высокоэффективной системой охлаждения и резервируемым блоком питания.
Основные характеристики:
• Форм-фактор: Rackmount 3U
• Материал: Прочная сталь SGCC
• Отсеки для накопителей:
o 16 x 3.5” SATA/SAS Hot-Swap на передней панели
o Поддержка SAS/SATA 6 Гбит/с (в зависимости от бэкплейна и HBA/RAID)
• Бэкплейн: TQ-бэкплейн — без SAS expander, прямое подключение к контроллеру/HBA
• Форм-фактор материнской платы:
o Поддержка E-ATX (12" x 13"), ATX, SSI-EEB
• Охлаждение:
o 4 x 8 см вентиляторов с высокой производительностью и поддержкой PWM
o 2 x 8 см тыльных вентиляторов (опционально)
o Установленный воздушный канал для эффективного охлаждения процессоров и памяти
• Слоты расширения:
o До 7 слотов расширения (full-height/full-length)
o Поддержка полноразмерных PCIe-карт
• Блок питания:
o 920 Вт, резервируемый (1+1), модель PWS-920P-SQ
o 80 PLUS Platinum
o Active PFC, высокоэффективный, с низким уровнем шума (SQ — SuperQuiet)

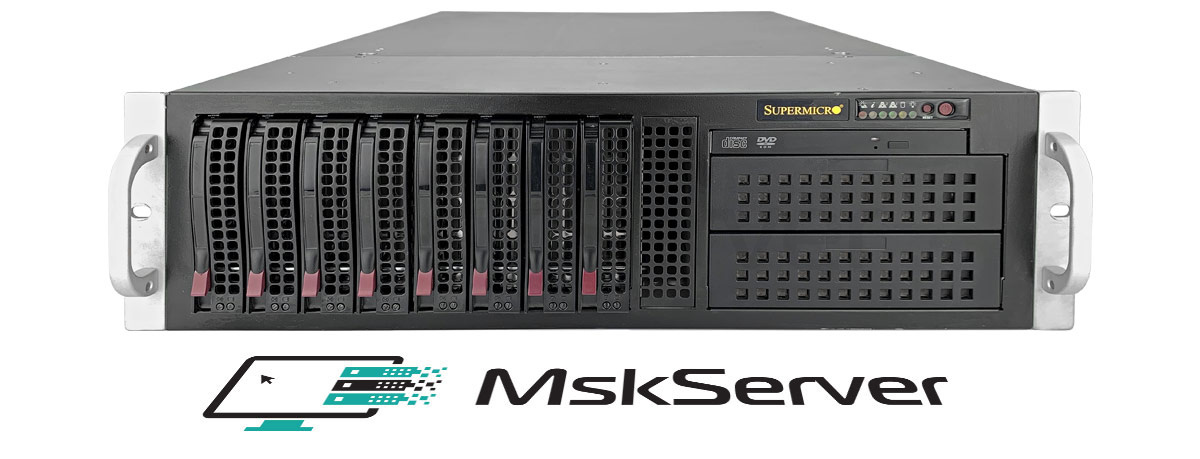

• Передняя панель:
o 2 x USB 2.0
o Кнопки: Power, Reset
o Светодиоды: Power, Overheat, HDD Activity, LAN Activity
Габариты и вес:
• Размеры (Ш x В x Г): 437 x 132 x 660 мм
• Вес (без накопителей): ~21–25 кг
________________________________________

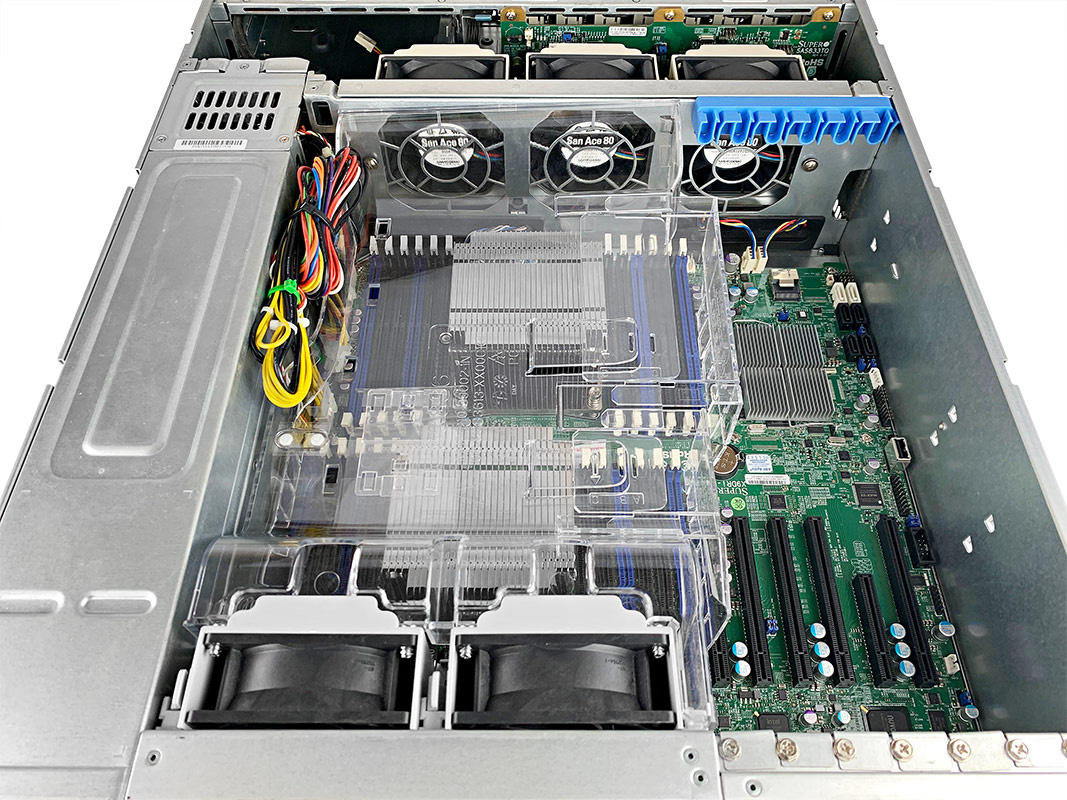

Материнская плата Supermicro X9DRI-LN4F+
Общее описание
Материнская плата X9DRI-LN4F+ формата E-ATX построена на базе серверного чипсета Intel C602, поддерживает 2 процессора Intel Xeon E5-2600 / E5-2600 v2, до 512 ГБ DDR3 ECC памяти, и оборудована 4 гигабитными портами LAN, а также IPMI с KVM-over-IP. Предназначена для серверов общего назначения, высоконагруженных приложений и дата-центров.
Поддержка процессоров
• Сокеты: 2 x LGA2011 (Socket R)
• Совместимые CPU:
o Intel Xeon E5-2600 / E5-2600 v2 (Sandy Bridge-EP / Ivy Bridge-EP)
• QPI: до 8.0 GT/s
• Функции: Intel Hyper-Threading, Turbo Boost, VT-x, VT-d, AES-NI
Оперативная память
• Слотов DIMM: 24 (по 12 на каждый CPU)
• Типы: DDR3 ECC Registered (RDIMM), Load Reduced (LRDIMM), Unbuffered ECC
• Скорость: до 1866 MHz (в зависимости от процессора и типа памяти)
• Максимум:
o До 512 ГБ RDIMM
o До 1024 ГБ LRDIMM (в зависимости от BIOS и процессоров)
Хранилище и дисковая подсистема
• SATA-порты: 10 x SATA II/III от Intel C602
o Поддержка RAID 0, 1, 5, 10 через Intel RSTe
• Возможность установки SAS-контроллера (RAID/HBA) через PCIe
• Поддержка подключения к внешнему JBOD
Слоты расширения
• 7 x PCI Express 3.0:
o 4 x PCIe x8 (в слотах x16)
o 3 x PCIe x4 (в слотах x8)
• Поддержка установки полноразмерных RAID, GPU, NIC и других карт
Видео и управление
• Графика: встроенный видеочип Matrox G200eW
o Разрешение: до 1920x1200
o 16 МБ памяти
• Управление: встроенный BMC (на базе AST2300)
o Поддержка IPMI 2.0, KVM-over-IP, виртуальные носители
o Поддержка SSH, HTTPS, SNMP, SMTP и web-интерфейса
Сетевые интерфейсы
• 4 x Gigabit Ethernet LAN (контроллеры Intel i350-AM4)
o Поддержка функций Load Balancing, Failover, Teaming
• 1 x Dedicated IPMI LAN (10/100 Мбит/с)
Порты ввода/вывода

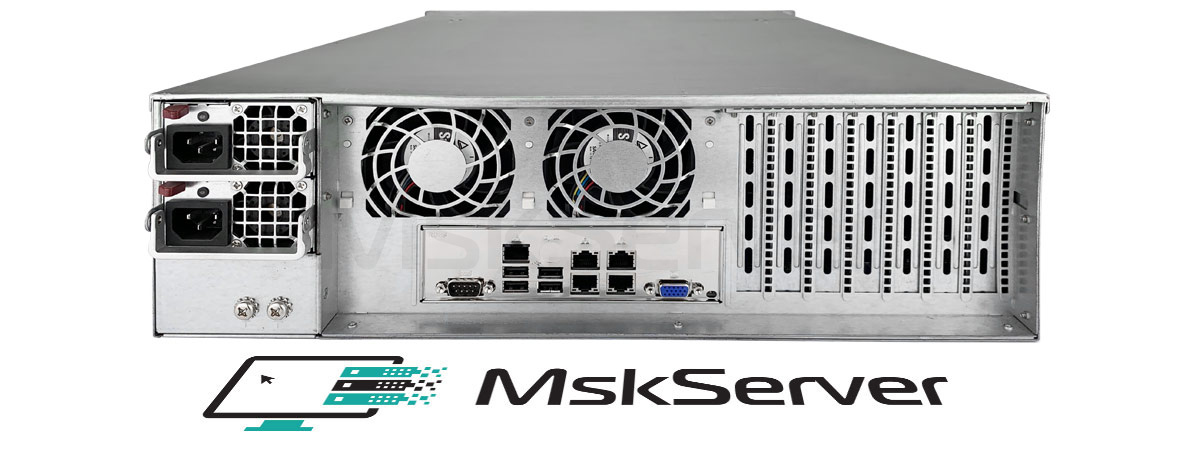

• Задняя панель:
o 2 x USB 2.0
o 1 x VGA
o 4 x RJ-45 (LAN)
o 1 x RJ-45 (IPMI)
o 1 x COM (RS-232)
• На плате:
o 6 x SATA
o 1 x USB Type A (внутренний)
o Порты: COM2, FAN, TPM Header, USB Header
________________________________________
Безопасность и управление
• IPMI 2.0 с KVM и виртуальными носителями
• Поддержка Watchdog Timer
• Аппаратный мониторинг:
o Температура CPU/платы
o Вентиляторы и напряжения
• TPM Header для Trusted Platform Module
________________________________________
Типовые сценарии использования
• Корпоративные вычисления и службы приложений
• Виртуализация (VMware ESXi, Proxmox, Hyper-V)
• Облачные инфраструктуры и частные облака
• Системы хранения и баз данных
• Веб-хостинг и серверные кластеры
• BI, аналитика, логирование и мониторинг
