Техническое описание сервера Supermicro SYS-6017R-NTF в конфигурации 4x LFF, включая описание корпуса CSE-815TQ-600WB и материнской платы X9DRW-iF.

Общее описание сервера Supermicro SYS-6017R-NTF (CSE-815TQ-600WB / X9DRW-iF)
Supermicro SYS-6017R-NTF — это стоечный сервер формата 1U, предназначенный для задач корпоративного уровня, включая виртуализацию, базы данных, веб-сервисы, облачные среды и приложения обработки данных. Оснащён двумя сокетами под процессоры Intel Xeon E5-2600/E5-2600 v2, поддерживает до 512 ГБ оперативной памяти и вмещает 4 жёстких диска формата 3.5" LFF.

Корпус Supermicro CSE-815TQ-600WB
Общее описание
Корпус CSE-815TQ-600WB — это компактное 1U шасси, рассчитанное на установку до 4 накопителей 3.5" с возможностью горячей замены. Обеспечивает эффективное охлаждение, высокую плотность размещения и подходит для системных плат форм-фактора ATX и E-ATX.
Основные характеристики:
Форм-фактор: Rackmount 1U
Материал корпуса: Сталь SGCC
Отсеки под накопители:
4 x 3.5" SATA/SAS Hot-Swap отсека на передней панели
Подключение к бэкплейну через Mini-SAS
Бэкплейн: TQ бэкплейн (без expander'а, прямое подключение)
Совместимость с RAID-контроллерами и HBA
Форм-фактор материнской платы:
Поддержка ATX, E-ATX, SSI-EEB
Охлаждение:
4 x 40 мм вентилятора с высокими оборотами (центральная часть)
Управление вентиляторами через системную плату (PWM)
Слоты расширения:
1 x Full-height, Full-length (через riser-карту)
Опциональный низкопрофильный слот
Блок питания:
600 Вт (модель PWS-601-1H)
80 PLUS Gold
Active PFC, поддержка от 100 до 240 В переменного тока
Не модульный, одиночный (non-redundant)

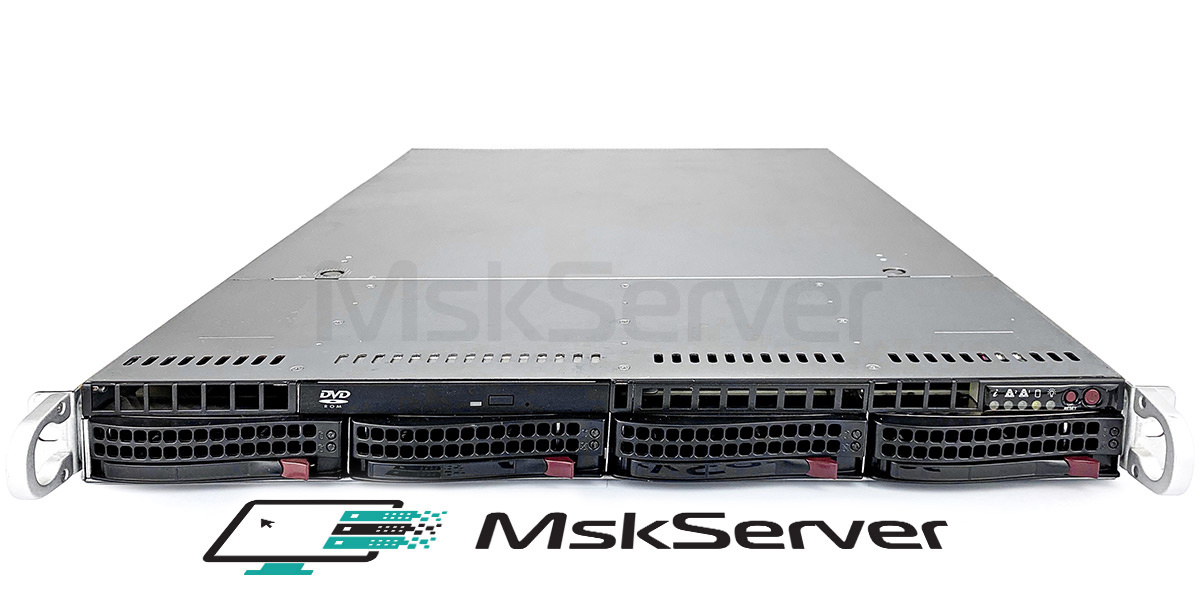

Передняя панель:
2 x USB 2.0
Кнопки: Power, Reset
Светодиоды: Power, HDD, LAN activity, Overheat/Fail
Размеры и вес:
Габариты (Ш x В x Г): 437 x 43 x 648 мм
Вес: около 14–17 кг (в зависимости от конфигурации)

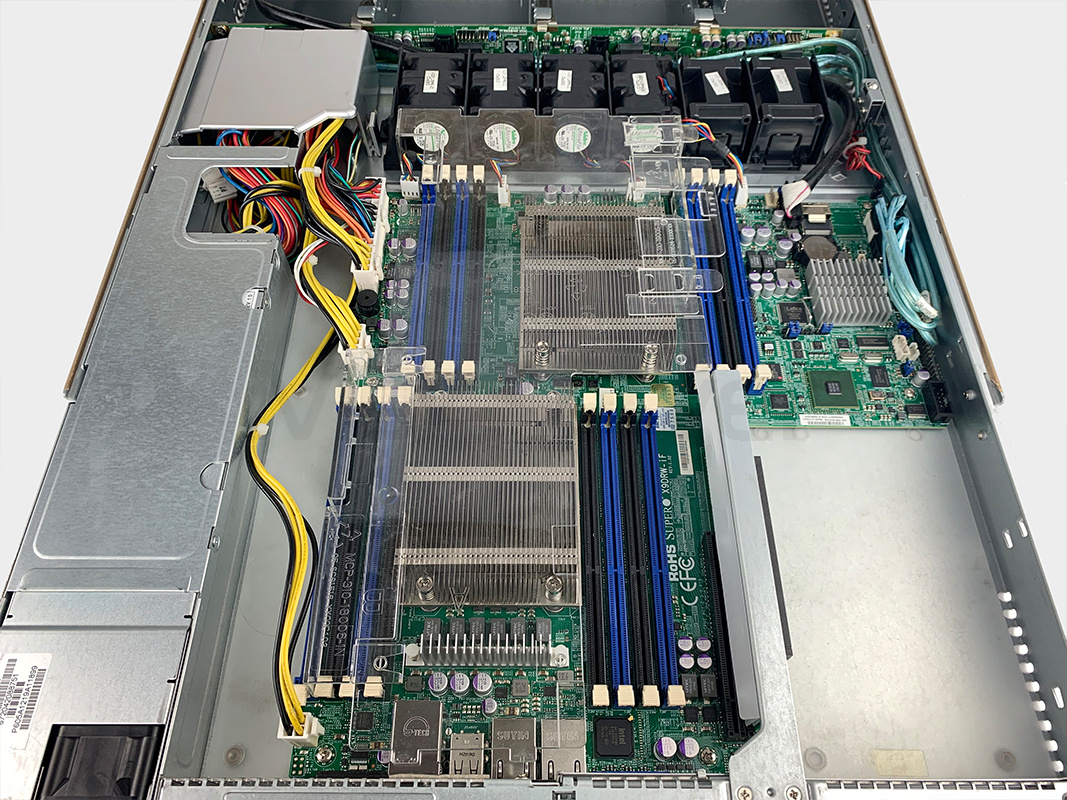

Материнская плата Supermicro X9DRW-iF
Общее описание
Материнская плата X9DRW-iF формата E-ATX, построена на чипсете Intel C602 и предназначена для серверных задач с высокой плотностью размещения. Обеспечивает поддержку двух процессоров Intel Xeon E5-2600 / E5-2600 v2 с широкими возможностями масштабирования и сетевыми функциями уровня дата-центра.
Процессор
Сокеты: 2 x LGA2011 (Socket R)
Поддерживаемые процессоры:
Intel Xeon E5-2600 / E5-2600 v2 (Sandy Bridge-EP / Ivy Bridge-EP)
Поддержка QPI: до 8.0 GT/s
Функции: Hyper-Threading, Intel VT-x/VT-d, AES-NI, Turbo Boost
Оперативная память
Тип памяти: DDR3 ECC Registered / Load-Reduced (LRDIMM)
Слотов: 16 DIMM (по 8 на каждый процессор)
Максимальный объём:
До 512 ГБ (с 32 ГБ LRDIMM)
До 256 ГБ (с 16 ГБ RDIMM)
Скорость: 1066 / 1333 / 1600 MHz
Трёхканальный режим на каждый процессор
Подсистема хранения
SATA-порты: 10 x SATA II/III (от C602)
Поддержка RAID 0, 1, 5, 10 (через Intel RSTe)
Поддержка SAS через внешний контроллер или HBA
Совместимость с LSI, Broadcom, Areca, Adaptec RAID-контроллерами
Слоты расширения
2 x PCI Express 3.0 x8
1 x PCI Express 3.0 x16
1 x PCI Express x4 (в x8 слоте)
Поддержка установки полноразмерной карты (через riser-карту в 1U)
Графика и управление
Графика: Matrox G200eW (встроенная)
Поддержка разрешений до 1920x1200
16 МБ видеопамяти
BMC: встроенный контроллер управления на базе чипа AST2300
Поддержка IPMI 2.0, KVM-over-IP, виртуальные носители
Сетевые интерфейсы
2 x Gigabit Ethernet LAN (Intel i350)
Поддержка teaming, failover, Wake-on-LAN
1 x Dedicated IPMI LAN (10/100 Мбит/с)
Интерфейсы ввода/вывода

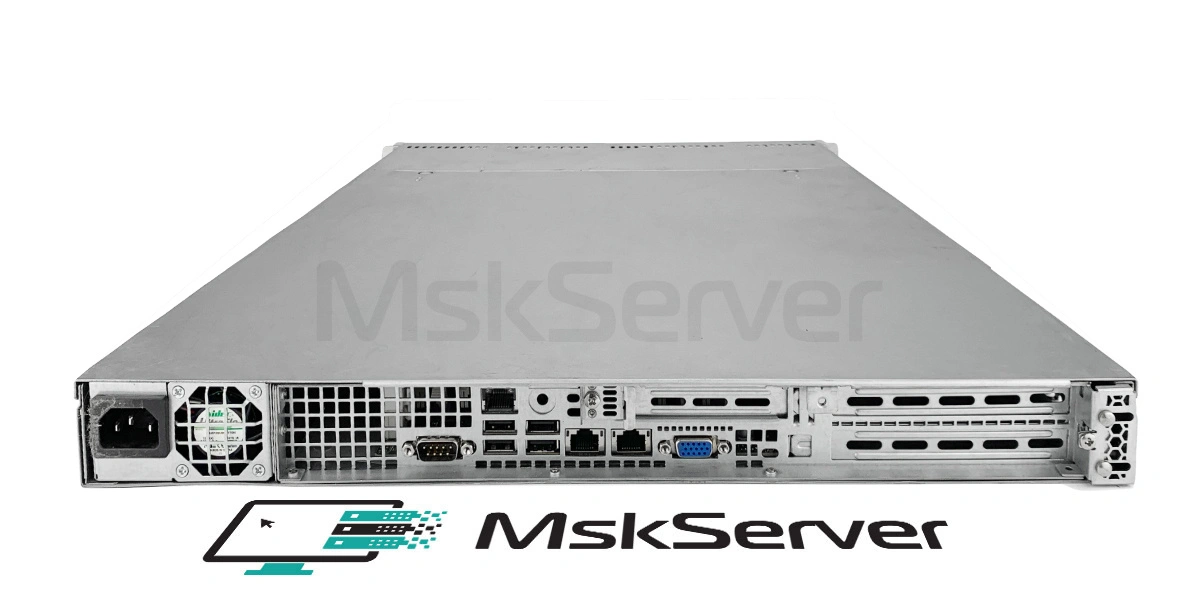

Задняя панель:
2 x RJ-45 LAN
1 x RJ-45 IPMI
2 x USB 2.0
1 x VGA
1 x COM
Внутренние разъёмы:
6 x SATA портов
1 x USB Type A (внутренний порт для iKVM/Hypervisor)
Заголовки USB, TPM Header, COM2, FAN Headers

Безопасность и управление
Поддержка IPMI 2.0 + KVM-over-LAN
Поддержка SNMP, SMTP, SSH, HTTPS, VLAN
Watchdog Timer
Датчики температуры, вентиляции, напряжений
Trusted Platform Module (TPM) Header для аппаратного шифрования

Основные сценарии использования
Сервер приложений и баз данных
Виртуализация (VMware ESXi, Proxmox, Hyper-V)
Облачные и частные инфраструктуры
Хостинг и веб-сервисы
Системы мониторинга и логирования
Сервер для файловых/сетевых хранилищ (NAS/SAN)



Внимание! Описанные выше технические характеристики могут не соответствовать действительности. Точные характеристики уточняйте у менеджера.
