Техническое описание сервера Supermicro SYS-6046T в конфигурации 36xLFF, включая описание корпуса CSE-847E1-R1400LPB и материнской платы X8DT3-LN4F

Общее описание сервера Supermicro SYS-6046T (CSE-847E1-R1400LPB/X8DT3-LN4F)
Supermicro SYS-6046T — это высокоплотный 4U сервер корпоративного уровня, предназначенный для хранения данных, виртуализации, облачных решений и задач HPC. Он поддерживает установку двух процессоров Intel Xeon серии 5500/5600 и оснащён 36 отсеками для дисков формата 3.5" LFF, обеспечивая высокую ёмкость хранения в стандартной стойке.

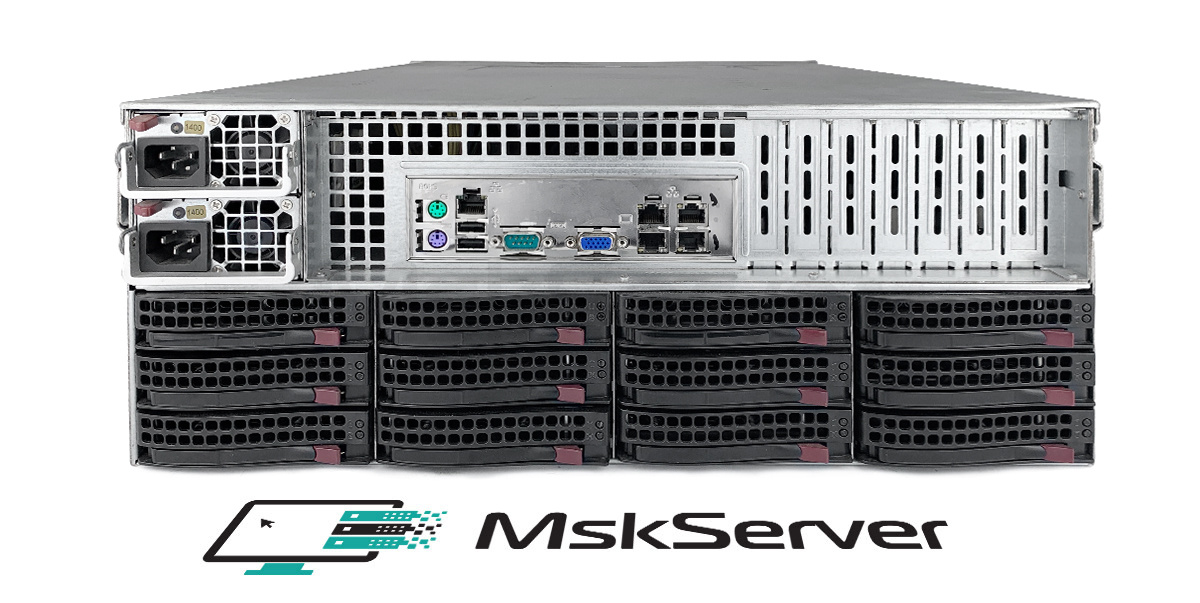

Корпус Supermicro CSE-847E1-R1400LPB
Общее описание
Модель CSE-847E1-R1400LPB — это 4U серверный корпус высокой плотности, предназначенный для размещения большого количества дисковых накопителей и установки системных плат форм-фактора E-ATX.
Основные характеристики:
Форм-фактор: 4U rackmount
Материал: Сталь SGCC
Количество отсеков под HDD:
36 x 3.5" горячей замены (hot-swap), расположены на передней панели
Поддержка интерфейсов SATA/SAS
Средства охлаждения:
5 x 8 см высокооборотистых вентиляторов с возможностью замены (hot-swap)
2 вентилятора охлаждения тыльной части
Опциональные воздушные каналы для оптимизации воздушного потока
Блок питания:
2 x 1400W (1+1) Redundant PSU, модель PWS-1K41P-1R
Поддержка 80 PLUS Platinum или выше
Форм-фактор материнской платы:
Поддерживает E-ATX (12” x 13”), SSI-EEB
Слоты расширения:
До 7 слотов PCIe через заднюю панель

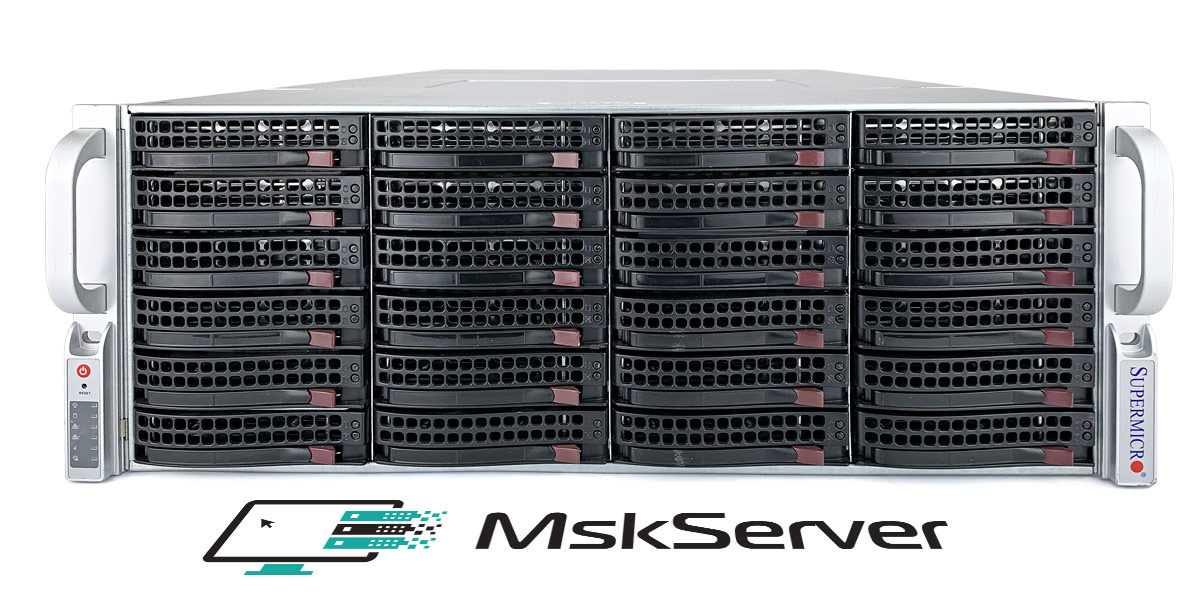

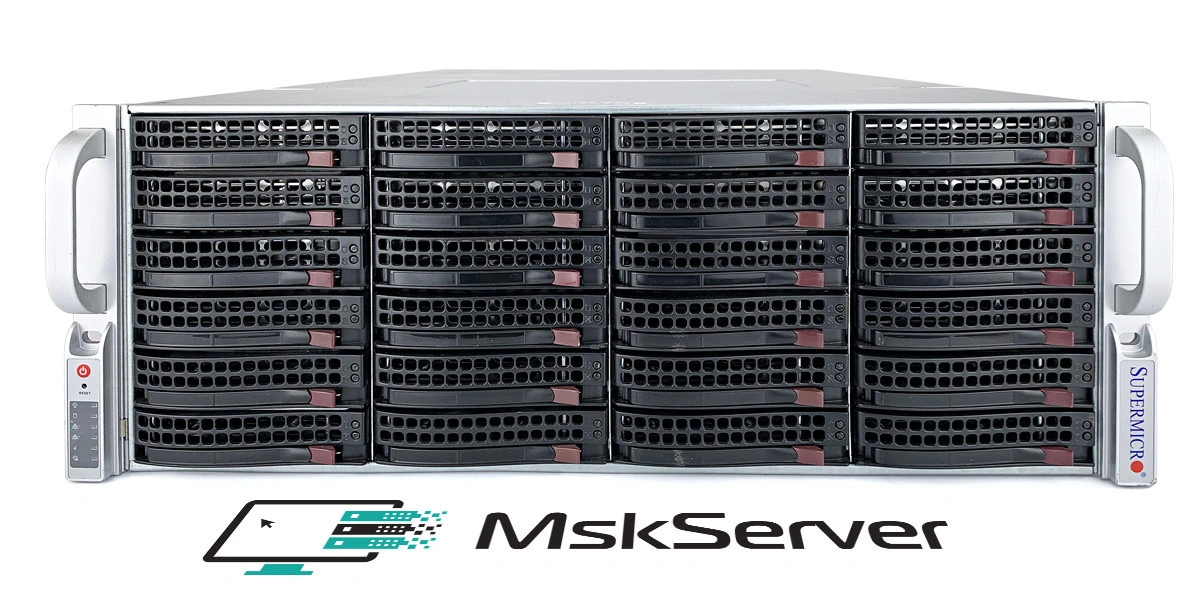

Передняя панель:
Светодиодные индикаторы активности дисков
Кнопки питания, reset
Порты USB (опционально)

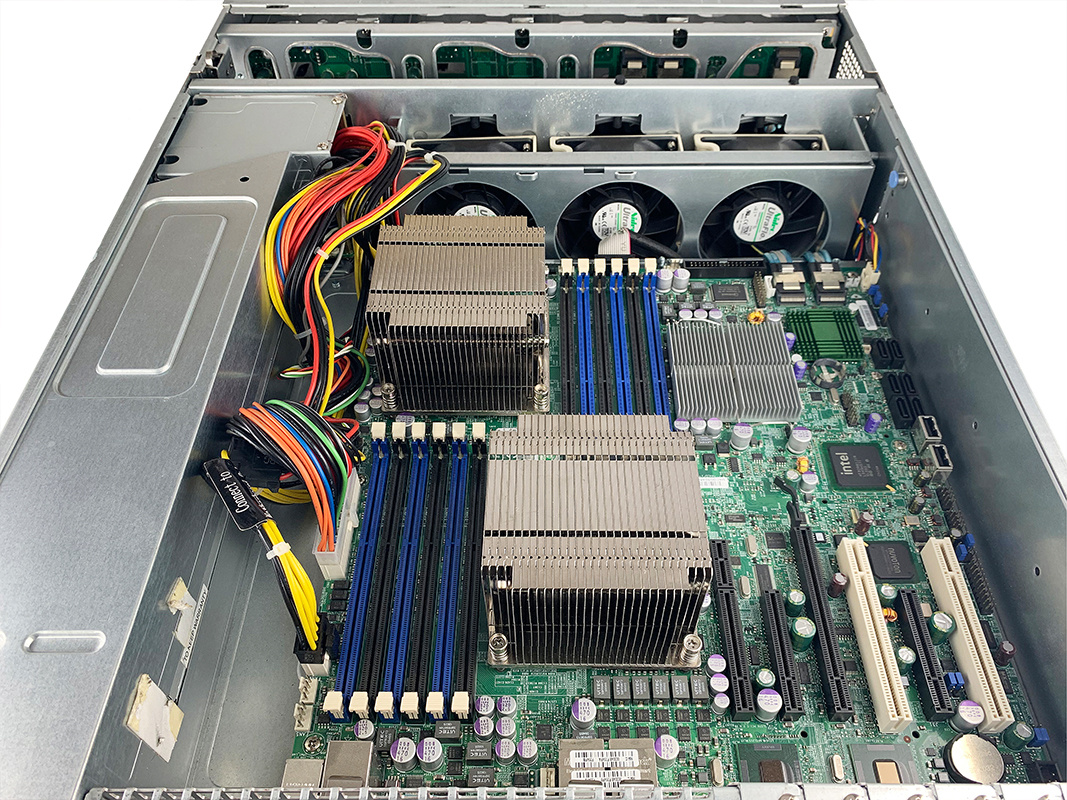

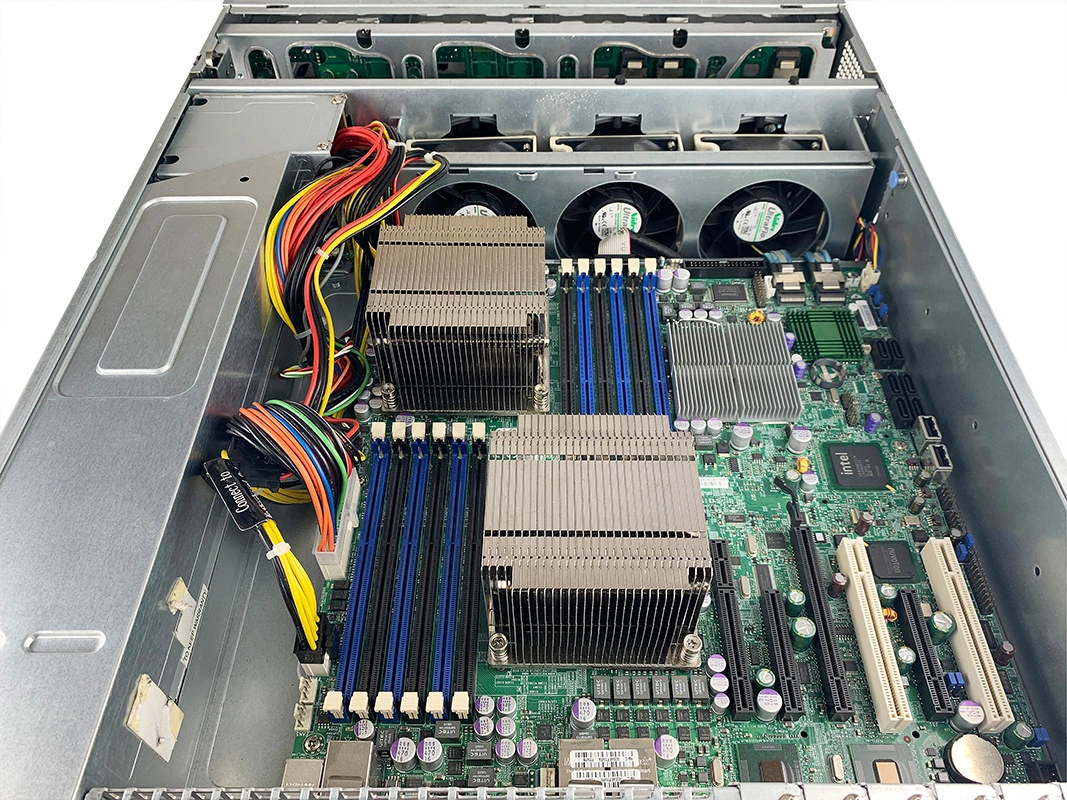

Материнская плата Supermicro X8DT3-LN4F
Общее описание
Материнская плата X8DT3-LN4F формата E-ATX, разработана на чипсете Intel 5520 (Tylersburg), с поддержкой двух процессоров Intel Xeon серии 5500/5600 на сокете LGA1366, и предназначена для построения мощных серверных решений с высокой надёжностью и расширяемостью.
Процессор
Сокеты: 2 x LGA 1366
Поддерживаемые CPU:
Intel Xeon 5500 (Nehalem)
Intel Xeon 5600 (Westmere)
Поддержка QPI: до 6.4 GT/s
Поддержка технологий Intel VT-x, EPT, Hyper-Threading, Turbo Boost
Оперативная память
Тип памяти: DDR3 ECC Registered / ECC Unbuffered
Количество слотов: 12 DIMM слотов (6 на процессор)
Максимальный объём: до 192 ГБ (при использовании 16 ГБ RDIMM)
Скорость: 800 / 1066 / 1333 MHz (зависит от модели процессора и конфигурации)
Слоты расширения
3 x PCI Express 2.0 x8
1 x PCI Express 2.0 x4 (в слоте x8)
2 x 32-bit PCI
1 x IPMI LAN slot (опциональная поддержка управления через IPMI 2.0 с KVM)
Подсистема хранения
SATA портов: 6 x SATA II (3 Гбит/с) от ICH10R
Поддержка RAID 0, 1, 5, 10
Поддержка внешних RAID-контроллеров через PCIe
Сетевые интерфейсы
4 x Gigabit Ethernet LAN порта (на чипах Intel 82574L и 82576)
1 x IPMI LAN порт (для удалённого управления, через BMC AST2000)
Видеосистема
Встроенный видеочип: Matrox G200eW
Память: 16 МБ DDR2
Поддержка разрешений до 1280x1024
Интерфейсы ввода-вывода
На задней панели:
1 x COM
2 x USB 2.0
1 x VGA
4 x RJ-45 (LAN)
1 x Dedicated IPMI LAN
На плате:
6 x SATA
1 x USB Type A (внутренний)
2 x фронтальные USB 2.0 (через пины)
1 x Serial (COM2, внутренний)
1 x TPM Header

Дополнительные возможности
Поддержка IPMI 2.0 с KVM-over-IP
Сенсоры температуры, напряжений, вращения вентиляторов
Поддержка Watchdog Timer
Совместимость с Linux и Windows Server системами

Габариты и совместимость
Размеры корпуса:
Внешние размеры: 178 x 437 x 650 мм (высота x ширина x глубина)
Вес:
Без накопителей: ~28–30 кг

Назначение и типовые сценарии использования
Системы хранения данных (NAS, SAN)
Виртуализация (VMware, Hyper-V, Proxmox)
Системы резервного копирования и архивирования
Анализ больших данных (Big Data, Hadoop)
Частные облака и Ceph-кластеры
Сервер приложений и БД



Внимание! Описанные выше технические характеристики могут не соответствовать действительности. Точные характеристики уточняйте у менеджера.
