Техническое описание сервера Supermicro SuperServer 7048R, построенного на базе корпуса Supermicro CSE-743T-665B и материнской платы Supermicro X10DRH-C. Сервер поддерживает до 8 накопителей формата LFF (3.5", SATA/SAS) и предназначен для профессионального использования в задачах хранения, вычислений, виртуализации и корпоративной инфраструктуры.

Общая информация о сервере Supermicro SuperServer 7048R (CSE-743T-665B / X10DRH-C)
SuperServer 7048R — это мощный двухсокетный сервер в корпусе Tower/4U, подходящий как для стоечного, так и для напольного размещения. Сервер ориентирован на решения, требующие высокой вычислительной мощности и больших объёмов хранения, включая хранилища данных, серверы приложений, виртуализацию и СУБД.

Корпус: Supermicro CSE-743T-665B
Общее описание
CSE-743T-665B — это прочный серверный корпус формата 4U, рассчитанный на установку до 8 жёстких дисков 3.5" с горячей заменой, с высокоэффективной системой охлаждения, возможностью установки полноразмерной материнской платы и интегрированным высокомощным блоком питания.
⚙️ Технические характеристики корпуса:
Форм-фактор: Tower / 4U Rackmount (универсальный корпус)
Цвет: Чёрный
Материал шасси: Сталь с антикоррозийной защитой
Отсеки для накопителей:
8 x 3.5" SAS/SATA Hot-Swap Bays (LFF)
Подключение к HBA/RAID через MiniSAS
Backplane:
Поддержка SATA/SAS 6 Гбит/с
Подключение через 2 x MiniSAS (SFF-8087)
Поддержка плат:
ATX, E-ATX, SSI-EEB (до 12" x 13")
Слоты расширения:
7 x Full-height PCI-E
Блок питания:
Модель: PWS-665-PQ
Мощность: 665 Вт
Энергоэффективность: 80 PLUS Platinum (до 94%)
Автоматическое определение напряжения (100–240 В AC)
Система охлаждения:
2 x 92 мм передних вентилятора (с возможностью установки 4)
1 x 120 мм выдувной вентилятор (тыл)
Поддержка воздушного канала (air shroud)

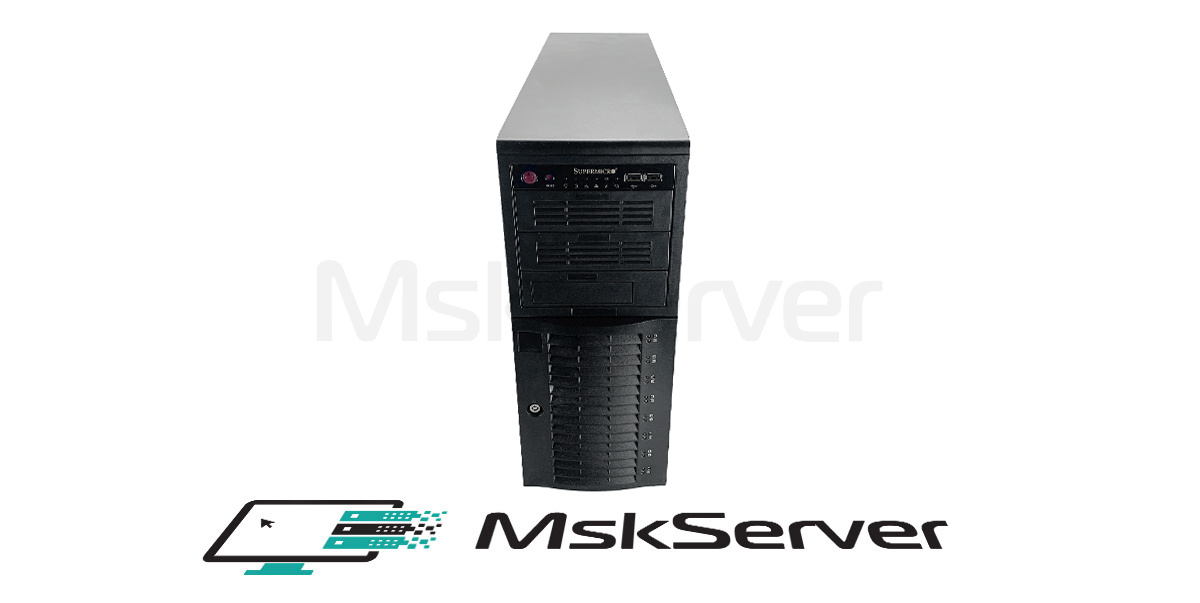

Передняя панель:
Кнопки: Power, Reset
Индикаторы: Power, HDD, перегрев, отказ
2 x USB 2.0 порта

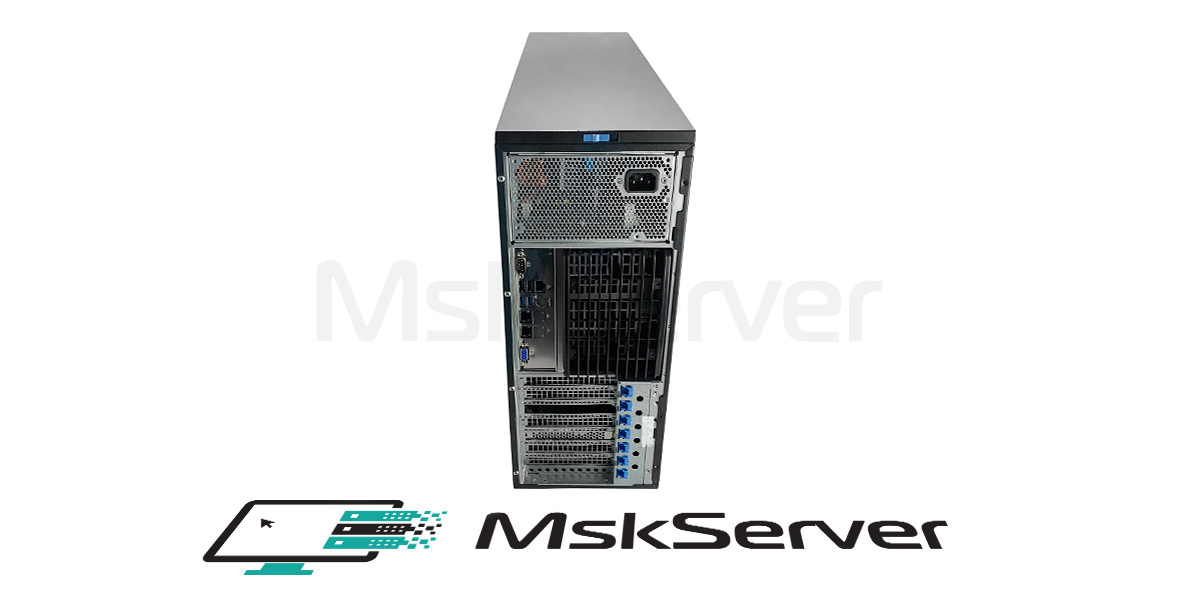

Задняя панель:
Выходы для I/O
7 x слотов для расширения
Отверстия под PSU, вентиляция
Габариты (Ш x Г x В):
178 x 525 x 437 мм (7" x 20.7" x 17.2")
Вес (пустой): ~18 кг

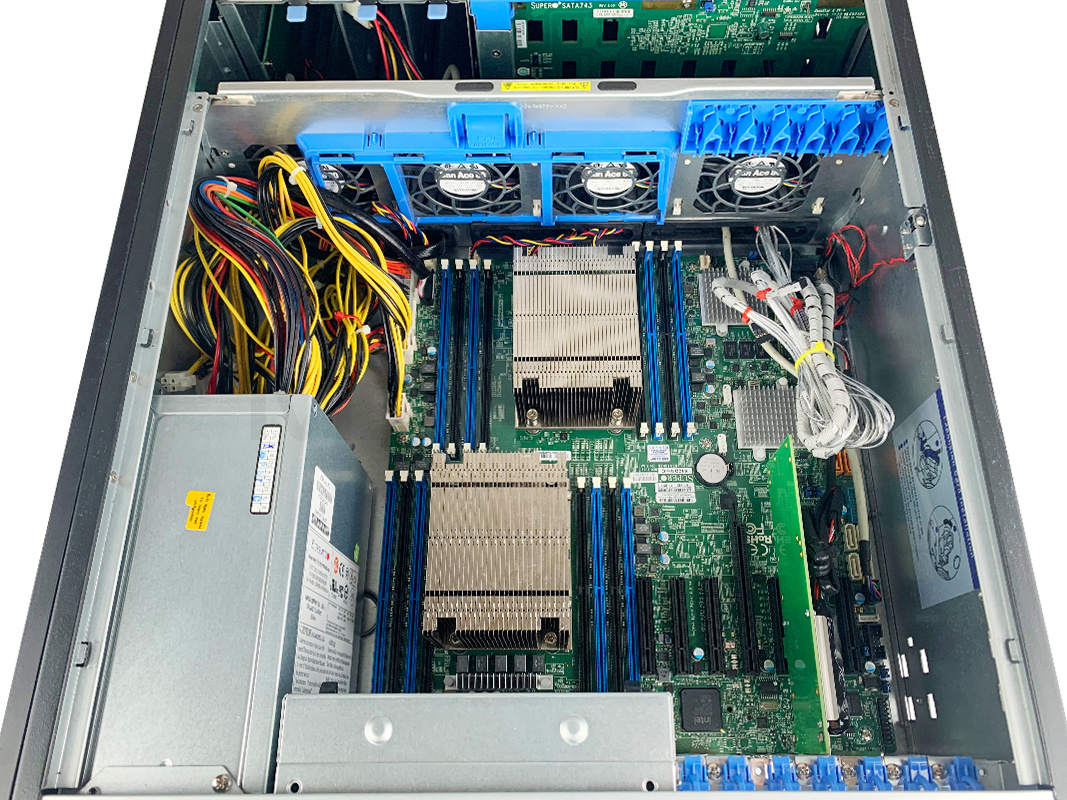

Материнская плата: Supermicro X10DRH-C
Общее описание
X10DRH-C — это высокопроизводительная серверная плата формата E-ATX, ориентированная на двухсокетные системы с поддержкой процессоров Intel Xeon E5-2600 v3/v4. Обеспечивает широкие возможности масштабирования, высокую производительность и надёжность для задач дата-центров, серверов виртуализации и СХД.
Технические характеристики материнской платы:
Форм-фактор: E-ATX (12" x 13")
Чипсет: Intel C612
Сокеты CPU:
2 x LGA2011-3
Поддержка Intel Xeon E5-2600 v3/v4
До 22 ядер на сокет (всего до 44 ядер)
TDP до 160 Вт на процессор
Оперативная память:
16 x DIMM-слотов DDR4 ECC
Поддержка:
Registered DIMM (RDIMM)
Load Reduced DIMM (LRDIMM)
До 1 ТБ памяти (LRDIMM)
Частоты: до DDR4-2400 МГц
4-канальный доступ к памяти на каждый процессор
Контроллер хранения:
10 x SATA3 6 Гбит/с (от чипсета Intel C612)
Поддержка Intel RSTe RAID: 0, 1, 5, 10
Подключение к SAS backplane через сторонний HBA/RAID
Слоты расширения:
5 x PCI-E 3.0 x8 (механические x16)
2 x PCI-E 3.0 x4
Все слоты полноразмерные (full-height, full-length)
Сетевые интерфейсы:
2 x Gigabit Ethernet (Intel i350)
1 x IPMI LAN (Realtek RTL8211E)
Графика:
Встроенное видео: Aspeed AST2400 (VGA)
Удалённое управление (IPMI):
Поддержка IPMI 2.0 с KVM-over-LAN
Виртуальные носители, SNMP, Web-интерфейс
Интерфейсы ввода/вывода:
USB:
2 x USB 3.0 (задние)
2 x USB 2.0 (задние)
2 x USB 3.0 и 2 x USB 2.0 через внутренние пины
COM-порты:
1 x внешний
1 x внутренний
1 x VGA

Электропитание
Блок питания:
Модель: PWS-665-PQ
Мощность: 665 Вт
КПД: 94% (80 PLUS Platinum)
Диапазон: 100–240 В AC
Защита: от перенапряжения (OVP), перегрузки (OCP), короткого замыкания (SCP)

Масштабируемость и конфигурации
Хранение:
До 8 x 3.5" SAS/SATA Hot-Swap
Подключение к HBA-контроллеру или RAID (например, LSI/Avago)
Процессоры:
До 2 x Xeon E5-2699 v4 (22 ядра каждый, 44 потока суммарно)
Оперативная память:
До 1 ТБ ECC DDR4
Расширения:
7 слотов PCI-E под сетевые карты (10G/25G/40G), GPU, HBA и другие
Совместимость:
Linux (Ubuntu, CentOS, RedHat, Debian)
Windows Server
VMware ESXi
Proxmox VE, TrueNAS, FreeBSD

Назначение и применение
Сервер хранения данных (ZFS, RAID, Ceph)
СУБД и аналитические нагрузки (PostgreSQL, MySQL, Oracle)
Виртуализация (VMware, Proxmox, Hyper-V)
Резервное копирование и архивные хранилища
Сервер приложений / файловый сервер
Подходит для использования в ЦОД и локальных серверных

Габариты и охлаждение
Габариты сервера (в сборе):
Ширина: 178 мм
Глубина: 525 мм
Высота: 437 мм
Форм-фактор: Tower / 4U
Охлаждение:
2 передних вентилятора 92 мм (дополнительно устанавливаются до 4)
1 задний вентилятор 120 мм
Air shroud (воздушный канал) для оптимизации потоков
Рабочая температура: 10 – 35 °C
Относительная влажность: 8 – 90% (без конденсации)
